HY.SWJ-30鋼尺水位計沉降水位計地下水水位計

鋼尺水位計沉降水位計地下水水位計

一、用途特點:

     電測水位計、鋼尺水位計是提供一種測量水位的方法，通常用于測量井，鉆孔及水位管的水位，特別適合于水電工程中地下水位的觀測或土石壩的壩體的壩體浸潤線的人工巡檢。本儀器既可在施工期間使用，也可作為工程的長期安全監測用。符合土石壩安全監測技術規范（SL60-94）。

二、結構原理:

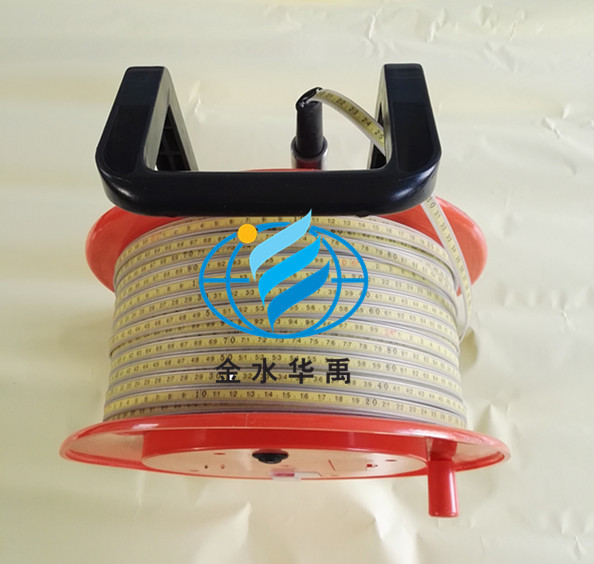

　 鋼尺水位計，由探頭、鋼尺電纜、接收系統和繞線盤等部分組成。

　　l、探頭部分：不銹鋼制成，內部安裝了水阻接觸點，當觸點接觸到水面時，便會接通接收系統，當觸點離開水面時，就會自動關閉接收系統。

　　2、鋼尺電纜部分：由鋼尺和導線采用塑膠工藝合二為一，既防止了鋼尺銹蝕，又簡化了操作過程，測讀更加方便、準確。

　　3、接收系統部分：由音響器和峰值指示組成，音響器由蜂鳴器發出連續不斷的蜂鳴聲響，峰值指示為電壓表指針指示，兩者可通過撥動開關來選用，不管用何種接收系統，測讀精度是一致的。

　　4、繞線盤部分：由繞線圓盤和支架組成，接收系統和電池全置于繞線盤的芯腔內，腔外繞鋼尺電纜。

　　5、使用方法：

       測量時，擰松繞線盤后而的止緊螺絲，讓繞線盤自由轉動后，按下電源按鈕(電源指示燈亮)，把探頭放入水管內，手拿鋼尺電纜，讓探頭緩慢地向下移動，當探頭的觸點接觸到水面時，接收系統的音響器便會發出連續不斷的蜂鳴聲，此時讀寫出鋼尺電纜在管口處的深度尺寸，即為地下水位離管口的距離。

　　若是噪聲比較大的環境中測量時，蜂鳴聲聽不見，可改用峰值指示，只要把儀器面板上的選擇開關撥至電壓檔即可，測培方法同上，此時的測量精度與音響器測得的精度相同。

三、注意事項：

　　　a)當探頭的觸點接觸到水面時，音響器會發出聲音，或電壓表立即會有指示，此時應緩慢地收放鋼尺電纜，以便仔細地尋找到發音或指示瞬間的確切位置后讀出該點距孔口的深度尺寸。

　　　b)讀數的準確性，決定于及時判定蜂鳴聲或指示的起始位置，測量的精度與操作者的熟練程度有關，故應反復練習與操作。

四、維護：

　  l、因電池容量有限，每當測量完畢后，應立即關閉電源開關，切勿忘記!更換新電池時，須把鋼尺電纜從繞線盤上全部放下來，擰掉前面板上的兩只自攻螺釘，取下前面板，便可更換新電池。

　　2、測量后必須將探頭及鋼尺電纜等擦拭干凈，并把鋼尺電纜整齊地繞在繞線盤上，然后放置于箱柜內。

　　3、探頭工作時要求密封，禁止拆卸，以免損壞。

　　4、發現探頭何故障時，請及時送我司檢修。

　　5、鋼尺電纜切忌彎折，特別是靠近探頭端部，以免損壞和斷裂。

　　6、探頭應輕拿輕放，切忌劇烈震動。
