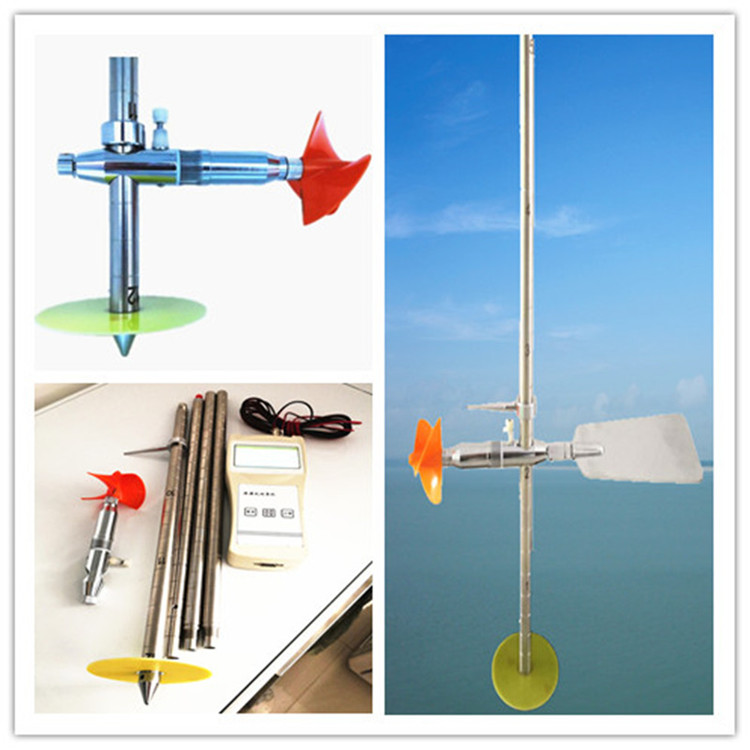

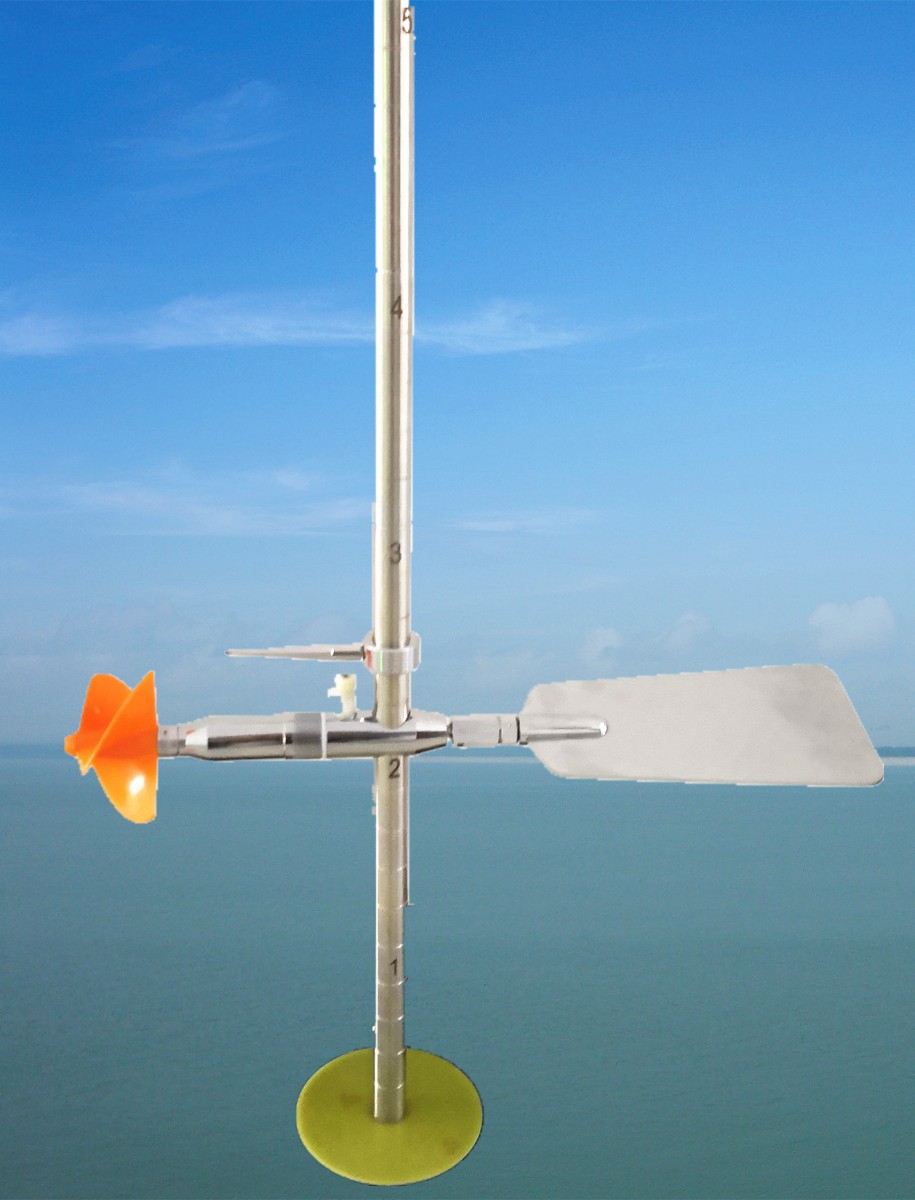

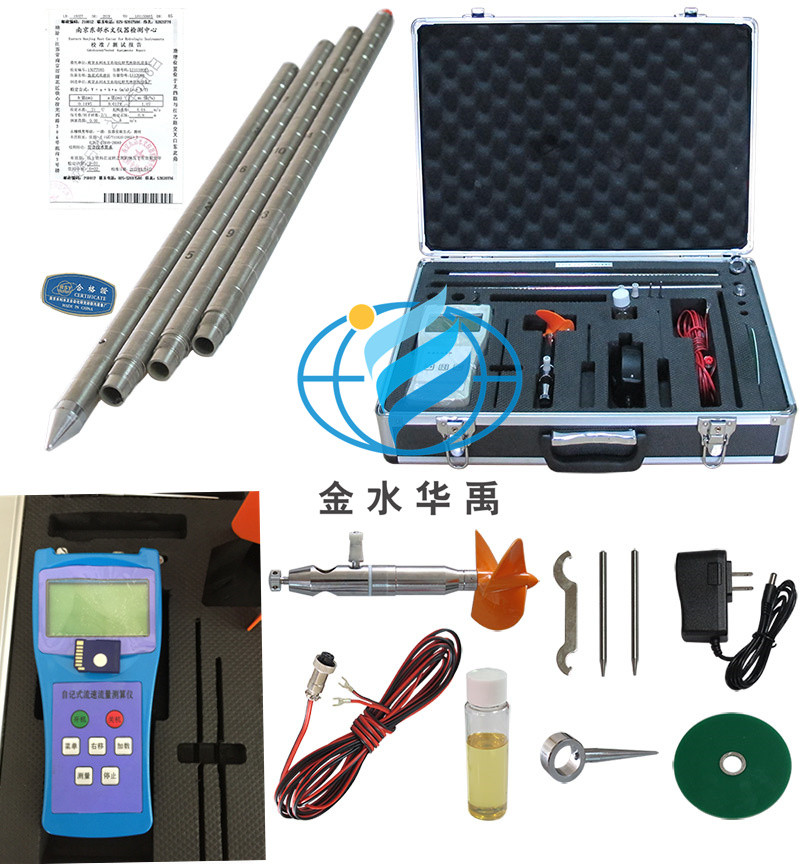

LJ12-1A型旋槳式流速儀

1  .LJ12-1A型旋槳式流速儀用途
本系列旋槳式流速儀造型小，重量輕，攜帶方便，適用于小河、渠道、徑流實驗站、水利調查和環保污水監測等場合，用以測定過水斷面中預定測點時段平均流速。配用CBL-1型泵站流速儀測桿，可測中、小型泵站單機流量。與積時式懸移質采樣器配套，供測流速。安裝懸索轉軸部件可在深水中測流。
2  旋槳式流速儀型號
本系列儀器按測流安裝方式和信號減速傳動部分結構分：
LJ12-1A型旋槳式流速儀型——安裝測桿直徑Φ16mm，每一信號轉數：20轉；
3  旋槳式流速儀主要技術指標
⑴ 旋槳結構：             螺旋曲面三葉片，左旋，PC工程塑料
⑵ 旋槳回轉直徑D：       60mm
⑶ 旋槳水力螺距b：        120mm
⑷ 儀器起轉速V0：         ≤0.06m/s
⑸ 流速測量范圍V：        0.05～7m/s
⑹ 信號部件結構：          磁敏干簧管電子開關
⑺ 檢定曲線相對誤差E：    V≥0.2m/s時，E≤±1.5％；
V<0.2m/s時，E≤±5％
⑻ 開關觸點容量：          電流≤50mA，電壓≤6V
⑼ 干簧管工作次數：        7000萬次
⑽ 儀器連續工作時間：       2小時（含沙量≤0.5kg/m3，水深≤1m/s時）
⑾ 儀器安裝測桿規格：       CG16-1型
⑿ 懸索轉軸部件轉角：      LJ12-2A/C型—水平360°，垂直20°
⒀ 儀器工作水流條件
   水深范圍：         配用測桿時，下限為0.1m，上限據測桿長度而定；
配懸索轉軸部件測流時，0.5～40m
   水體水溫：              0～40℃
   懸移質含沙量：          ≤10kg/m3
4 流速儀工作原理及流速測量和計算方法
4.1流速儀工作原理
流速儀工作原理是基于：水流作用到旋槳時，旋槳產生回轉運動，其轉速,與流速V之間存在著一定的函數關系：V=f(n)。通過流速儀檢定水槽實驗，建立檢定公式，在臨界流速VK以上，近似一直線，用經驗公式表示：
            V=a+bn                             (1)
式中V為流速：a為附加常數，旋槳結構參數確定后，主要取決于主機內摩阻力矩M；b為旋槳水力螺矩，當M值小時，主要取決于旋槳結構參數，如旋槳機械導程，形狀阻力，表面阻力等；n為旋槳轉速，為測速歷時T內旋槳轉數N，即n=N/T，轉數N為儀器輸出的信號數R與每一個信號數代表旋槳轉數Z乘積，即N-ZR。
VK以下低速區，水流動力矩ML很小，只能勉強克服儀器內摩阻，推動旋槳旋轉。因此，旋槳運轉過程中受阻產生滑轉運行，故低速V-f(n)關系呈曲線形式。檢定成果提供V～n 關系曲線圖，或近似的直線公式。
4.2 流速測量方法
旋槳流速儀測量流速、流量應遵照水文測驗規范規定的方法進行。測驗斷面、渠道位置的選擇、測線的布設、垂線測點數目及流量計算方法詳見水利部水文司編《水文測驗規范》第四卷、第二冊流量測驗。流速儀測量安裝應根據水流條件，見圖1～4。把儀器施放到預定測點位置，并固定。測量歷時一般流速為100秒，低速為200秒，根據測速歷時T內流速儀輸出的信號數R，可計算出儀器實際轉數N，進而計算流速。
4.3 流速計算方法
例：LJ12-2A型旋槳式流速儀，檢定公式：V=0.120n+0.010，信號部件結構為每一信號20轉，實際轉數N=ZR，即N=20×R。在測速歷時T=100秒，測得信號數R=50個。據此，即可計算出流速。首先計算實際轉數N=20×50=1000轉，代入公式（1）：
                V=0.120×1000/100+0.010=1.21m/s
