自動式量水槽-巴歇爾槽的分類和安裝方法

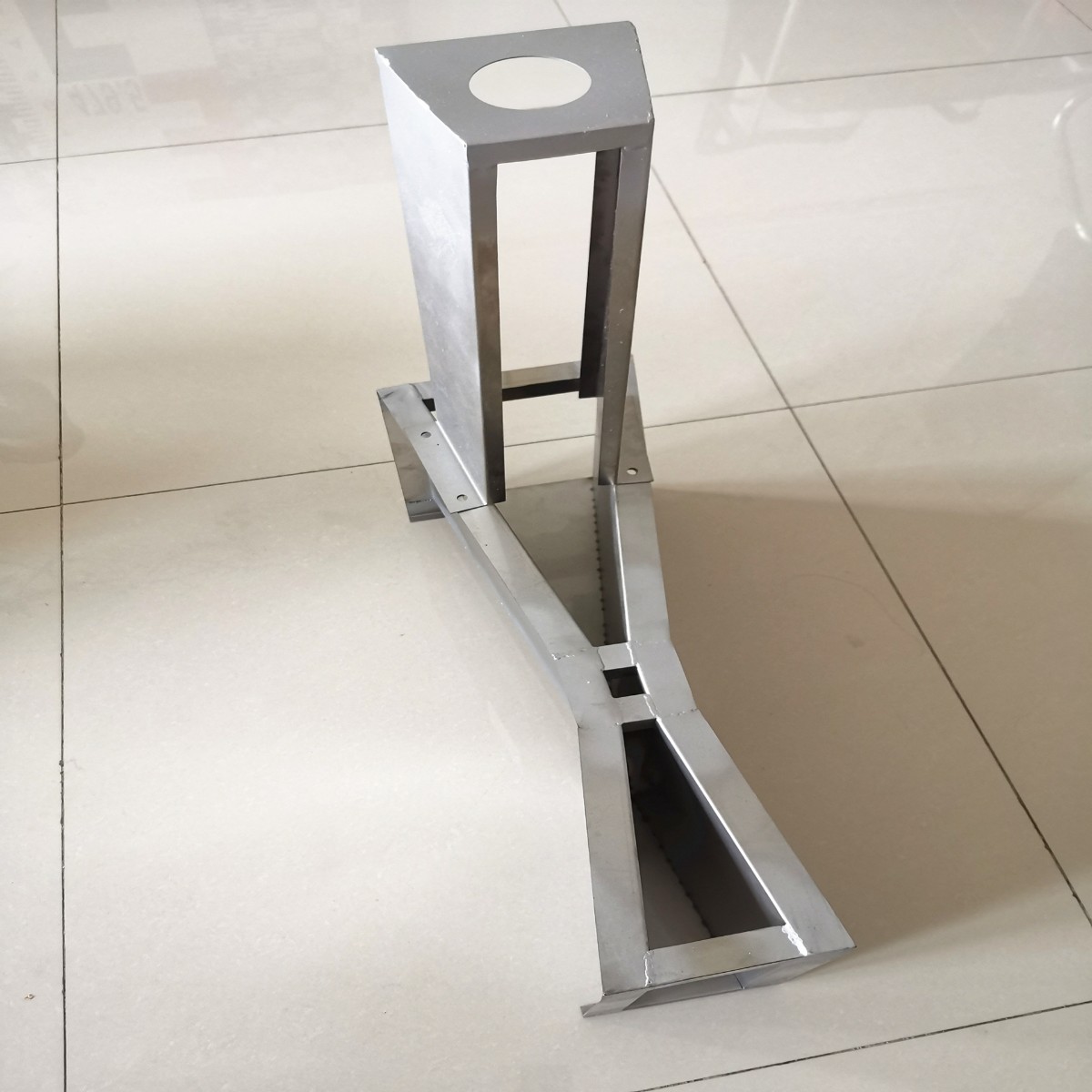

HY-BSC巴歇爾槽(又稱巴氏槽)，是用于明渠超聲波流量計的輔助設備。在液體流動過程中，非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司專業生產HY-BSC系列與超聲波明渠流量計配套使用的常用規格的量水堰槽（巴歇爾槽）。

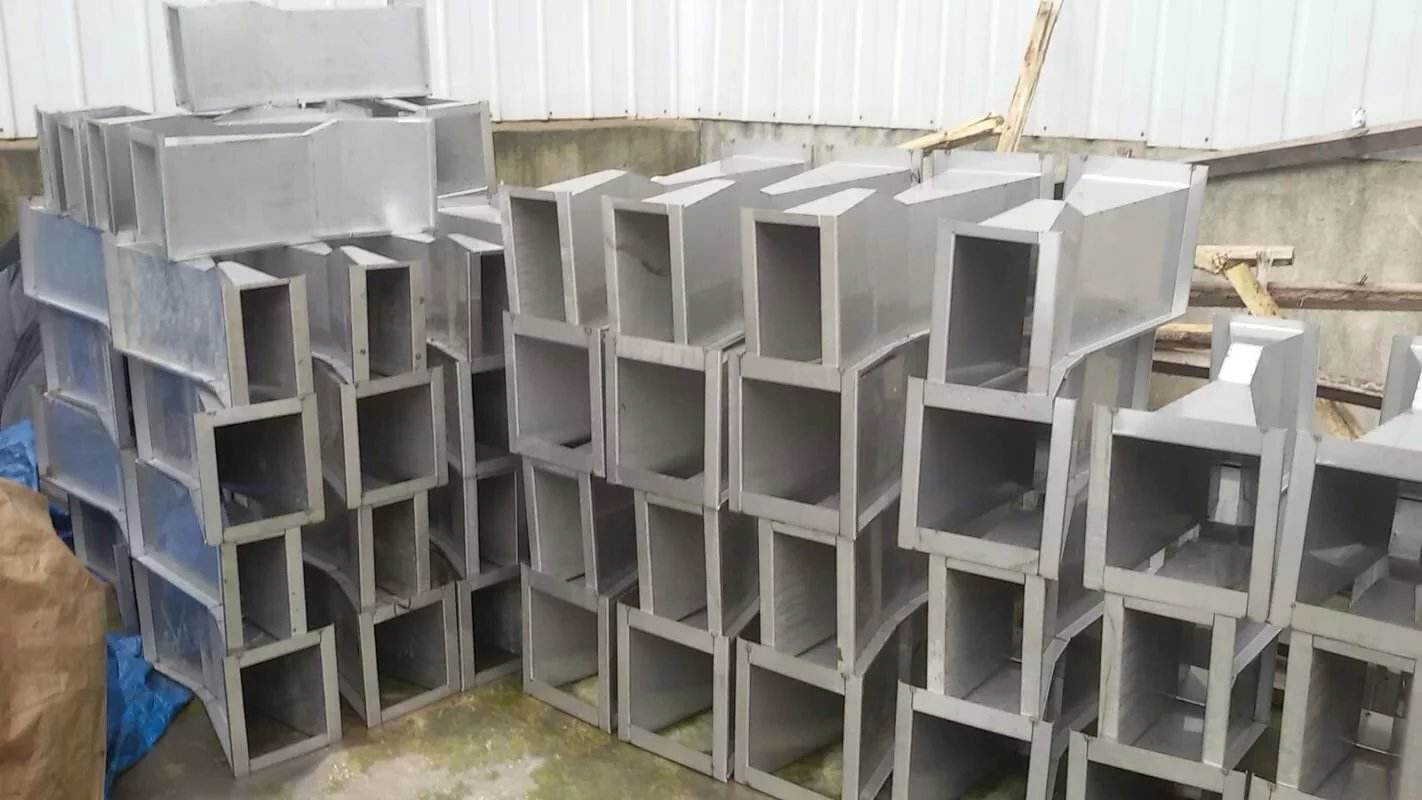

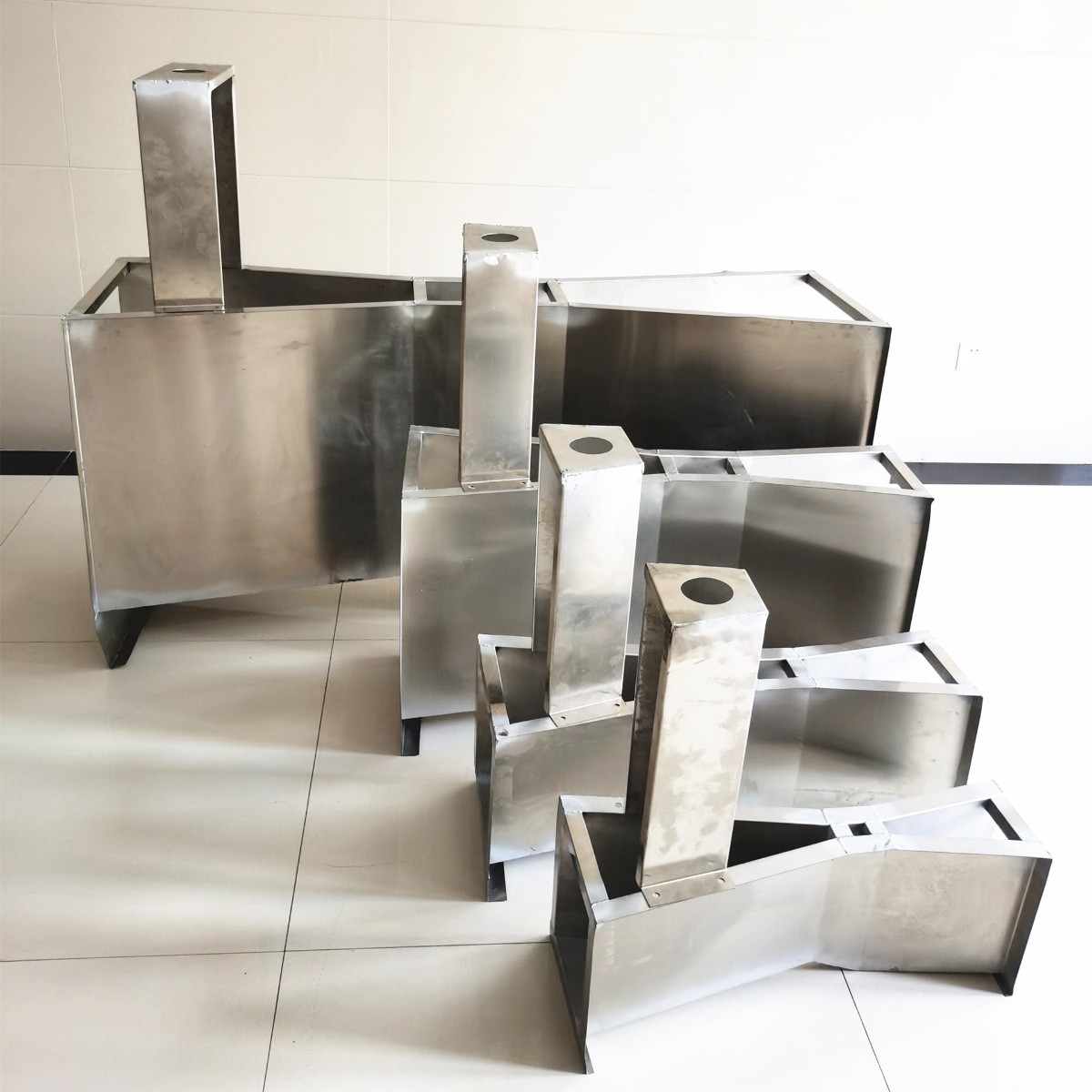

一、材質類型：玻璃鋼、PVC、不銹鋼。 流量越大，相應增加壁厚。

二、選型注意事項：
1. 巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2. 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3. 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

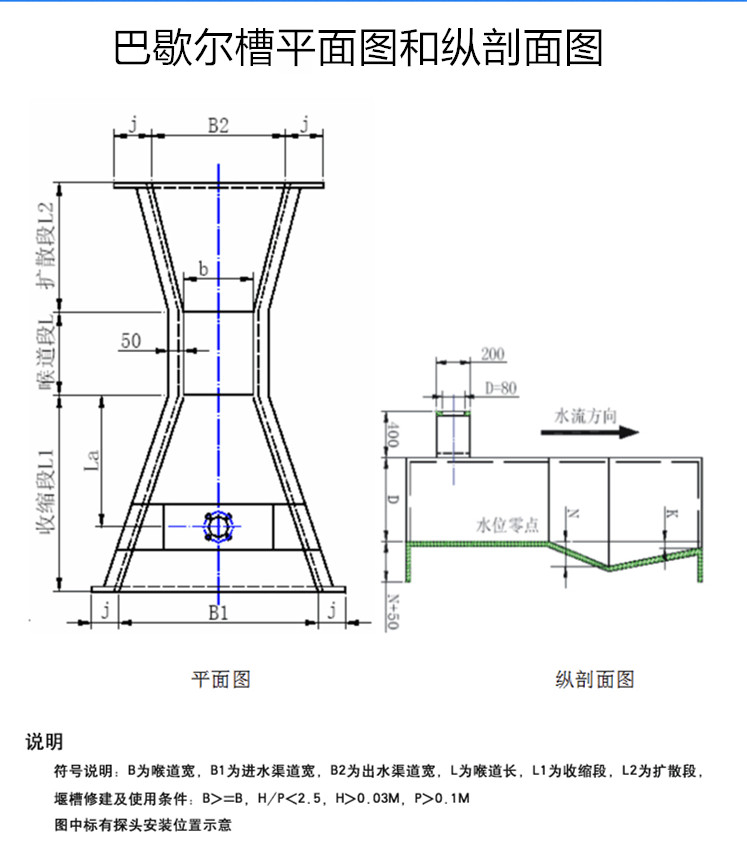

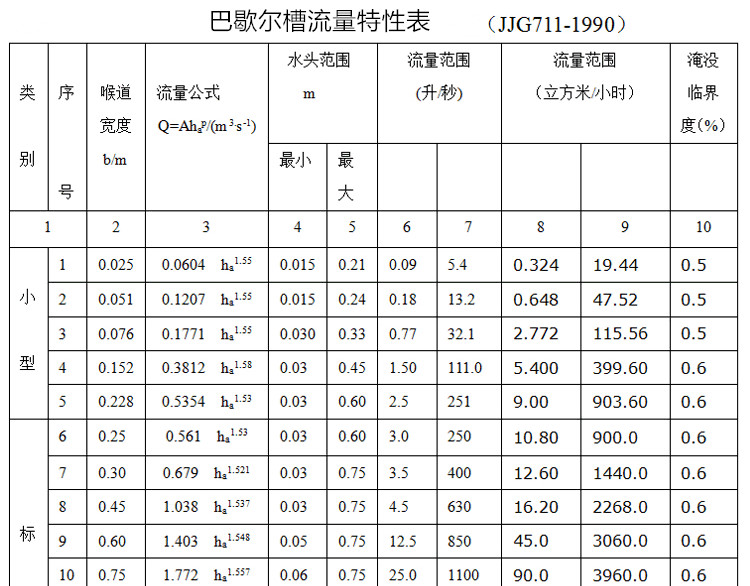

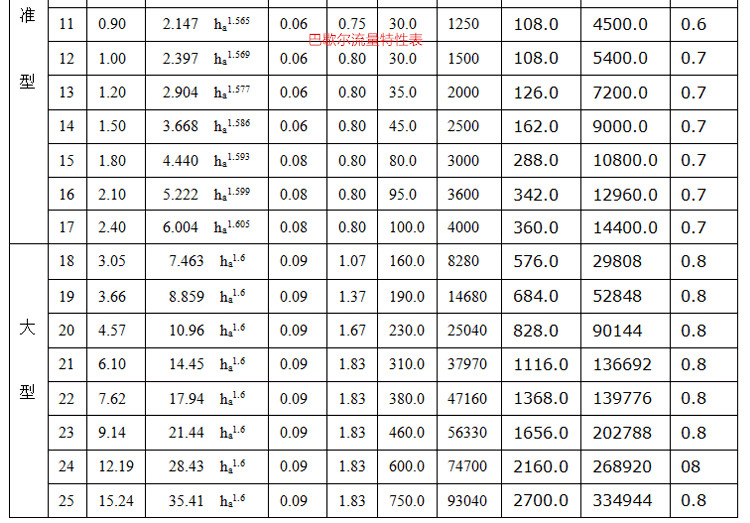

說明：以下圖形僅供參考，具體尺寸按照表格中的1-15號標準型制作。有特殊要求請訂貨時說明 。

四、安裝步驟：

大多數情況下，超聲波明渠流量計的計量槽選用巴歇爾槽，他的安裝分為以下幾個步驟：

1、明渠土建安裝準備
  在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。

 巴歇爾計量槽模擬圖

2、將巴歇爾槽放入明渠中

要求：（1）巴歇爾槽下游排放口有水位差,泄水暢通，如水位差不夠，應墊高巴歇爾槽， 增加水位差。

   （2）保證巴歇槽前直段有1～3米的距離。

3、加固巴歇爾槽

 在巴歇爾槽左右用混凝土澆灌，保證水流全部從巴歇爾槽中經過。加固時要使巴歇爾槽左右保持水平，防止傾斜，防止變形。

4、安裝中的幾種情況

5、特別注意事項
 必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。這是安裝的關鍵問題。

6、儀表接線
   巴歇爾槽安裝好后，要等待混凝土凝固后再進行儀表安裝調試。一般情況下應該由儀表技術人員安裝和調試。分體的信號傳輸線纜如距離較遠，用戶可自行接長。
  距離一般在2000米以內，否則應做實地連線試驗。
